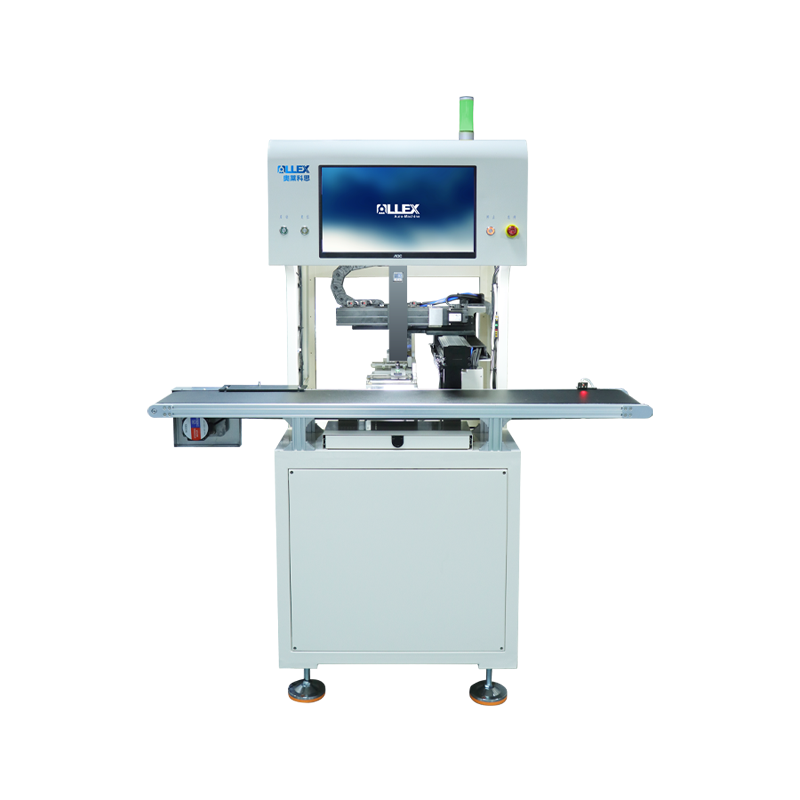

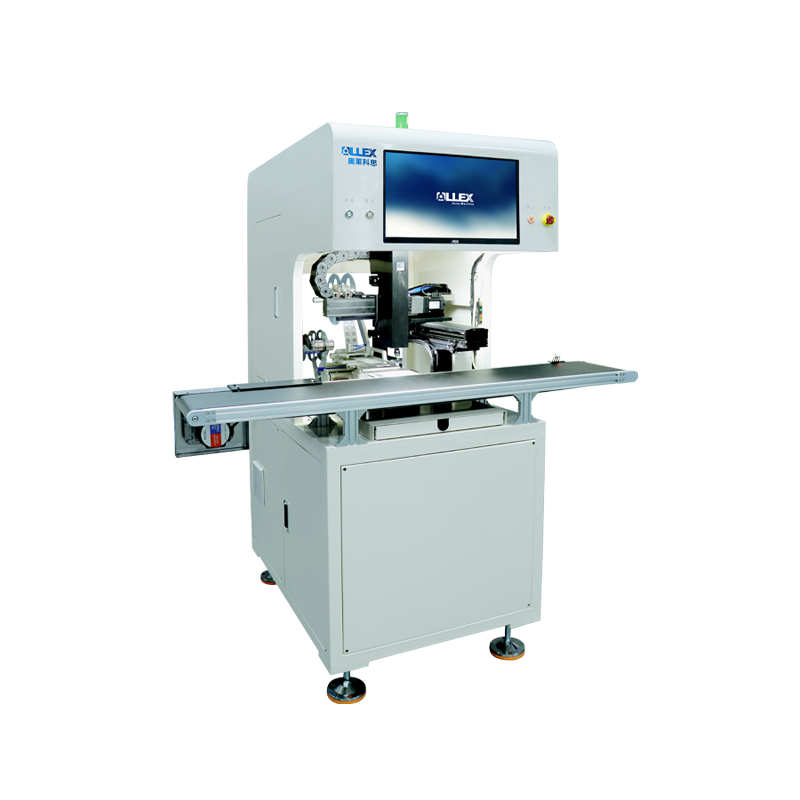

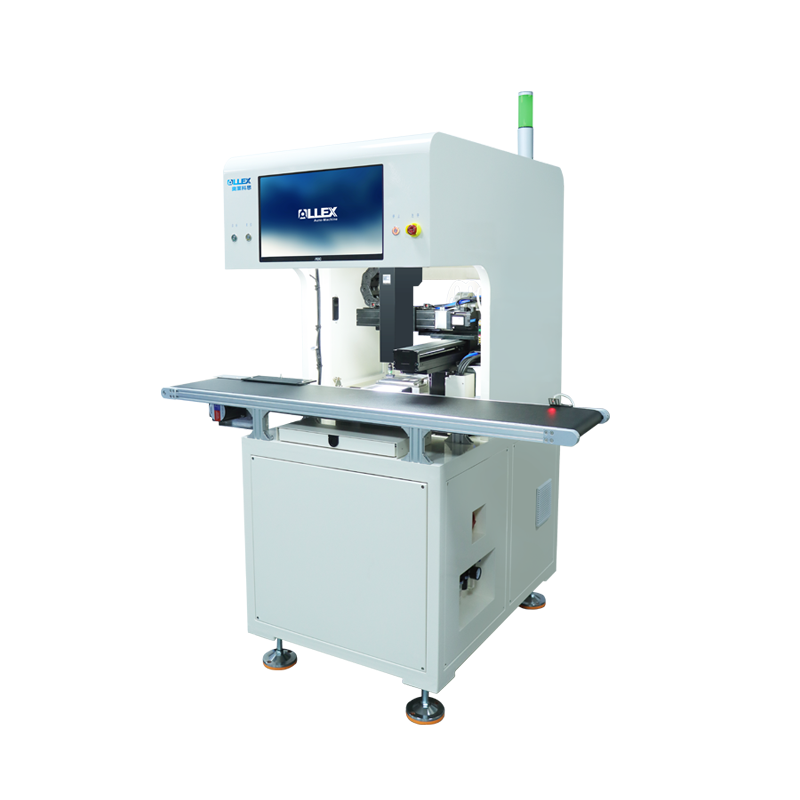

BT1502 皮带线贴膜机 联系电话:13691846261

BT系列皮带线贴膜机适用于皮带连线生产或人机协同生产。皮带线作为输送产品的载体,较大且平整的产品可直接放置于皮带上直接贴装,较小或背面不平的产品可通过工装治具为载体放置于皮带线升贴装。

产品介绍

5

    BT系列皮带线贴膜机适用于皮带连线生产或人机协同生产。皮带线作为输送产品的载体,较大且平整的产品可直 接放置于皮带上直接贴装,较小或背面不平的产品可通过工装治具为载体放置于皮带线上贴装。 该机配置有1台供料器、1组XY机械手、1组ZR吸嘴、2套CCD视觉,可实现1对1和1对多贴装。当皮带线输送产品进入 相机视野后,通过相机自动导停并定位,吸嘴吸取辅料后通过相机拍照定位,随后完成贴装。


应用范围


       广泛用于小家电、显示面板、五金、塑胶、医疗、电子产品等材料的表面贴膜。


BT1502 设备参数


外形尺寸主体尺寸:750(W)×850(L)×1650(H)mm
皮带线尺寸长度:1500mm,皮带宽度:160mm
皮带线高度920±10mm
皮带线相机视野140×116mm
辅料相机视野63×45mm
兼容产品尺寸长度小于300mm,宽度小于160mm
兼容产品厚度小于50mm
贴装精度+/-0.2mm
贴装速度1500点/H
供料器支持F(B)60、F(B)90、F(B)120
吸嘴数量1组ZR吸头
进出板方向左进右出
控制方式PC运动控制
操作界面19寸显示屏
气源压力0.5-0.7MPa
电源电压AC220v/50HZ
功率1200W
设备重量600KG


产品特点


1. 上料位置及角度无需准确,均可自动识别定位;

2. 产品和辅料兼容性强;

3. 搭配视觉定位,贴膜精度高;

4. 可与人工线体进行连线生产亦可离线生产;

5. 设备稳定,生产效率高.

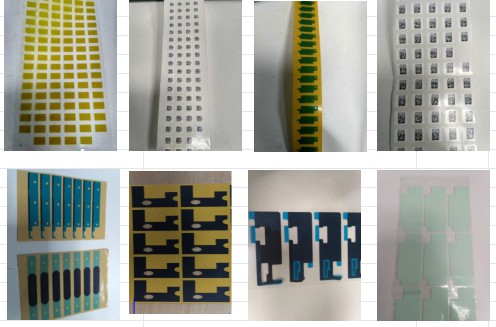

适用物料



BT1502 皮带线贴膜机
BT系列皮带线贴膜机适用于皮带连线生产或人机协同生产。皮带线作为输送产品的载体,较大且平整的产品可直接放置于皮带上直接贴装,较小或背面不平的产品可通过工装治具为载体放置于皮带线升贴装。
