手机框架全自动贴胶纸机设备工艺

浏览: 发表时间:2023-06-03 10:37:55

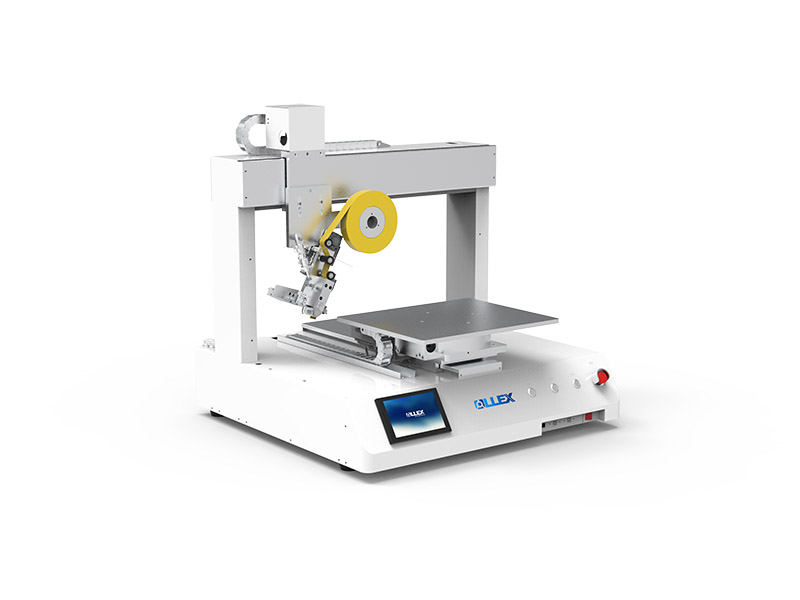

手机中框全自动贴胶纸机设备工艺

配置:

手机中框单工位贴装平台;

卷料维护膜上料架;

功能:

◎可一段完整贴和亦可编程分段进行贴装和压合

◎维护膜自动裁剪

◎贴装品质稳定,可控制在mm

◎结构紧凑、占地空间小

◎主要应用于产品四周贴维护膜工艺

◎可安客户要求订制单工位或或双工位


手机中框全自动贴胶纸机设备双工位流程说明

1.人工将产品放到旋转机构①上,压产品机构⑥下降将产品压住,人工开启设备

2.胶带供料机构②按指令旋转或不旋转提供胶带

3.供料剪料步进丝杆机构③夹带胶纸供料移动到产品边上,夹子夹住胶纸

4.胶纸压轮机构④ 伸缩压住胶纸,胶纸压轮退回原点

5.旋转机构 ①带着贴附胶纸的产品移动产品旋转到指定位置

6.胶纸压轮机构⑤伸缩压住胶纸待剪刀剪断,胶纸压轮退回原点

7.旋转机构①带着贴附好的胶纸转到***段终点

8.供料剪料步进丝杆机构③中的夹子夹住后端胶纸,切胶纸刀片伸出切断胶纸,夹子夹住胶纸伸出移动到第二段位置

9.贴下一个半圈,胶纸压轮机构 ④压住胶纸开始贴,重复***段贴胶纸动作,完成后,人工将产品拿下

10.待第二个产品装上

11.人工放料需要错位取放料,左边生产区先放一个料,启动生产,马上将产品放置在右边生产区,启动生产,这样防止同时取放料的重叠
